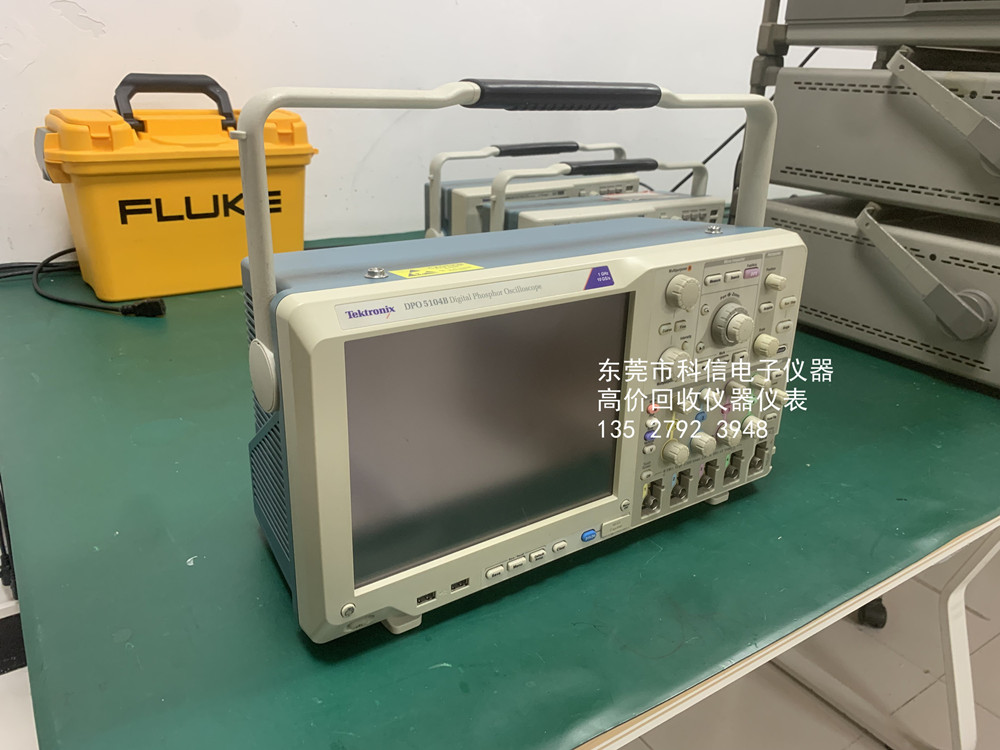

Tektronix DPO5204B 混合信号示波器
当前更快数据速率和更小定时裕量的设计需要示波器具有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供优异的信号保真度,2 GHz 和 10 GS/s 采样速率,并有高级分析和数学功能,满足您的工作台和实验室的需要。
- 商品介绍
当前更快数据速率和更小定时裕量的设计需要示波器具有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供优异的信号保真度,2 GHz 和 10 GS/s 采样速率,并有高级分析和数学功能,满足您的工作台和实验室的需要。在示波器上可以运行基于 Windows® 的分析软件。MSO 型号包括 16 个数字定时通道,所有型号可以配备为解码常用的串行协议,为您的系统提供全面视图
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道 |
---|---|---|---|---|---|
DPO5204B | 2 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 | - |
MSO5204B | 2 GHz | 5 GS/s - 10 GS/s | 25M 点 - 125M 点 | 4 | 16 |
MSO/DPO5000B 混合信号示波器 系列 概述
功能 | 优势 |
完整采集性能 | 通过高达 2 GHz 带宽、10 GS/s z大采样速率和高达 250 M 点的记录长度,保证信号保真度。 |
4 个模拟通道和 16 个数字通道 | 一台仪器即可分析模拟信号和数字信号,为复杂设计实现系统级故障排除。 |
数字荧光显示器的 FastAcq | 通过泰克专有的 FastAcq 技术快速发现毛刺和偶发事件。z大捕获速率 >250,000 波形/秒,能够更快地显示难检的异常。 |
完整的触发集合 | 提供超过 350 种触发组合,包括建立/保持、串行包内容和并行数据,快速捕获信号异常。可选的视觉触发允许图形触发定义。 |
W*e Inspector? 控件 | 方便地在很长的记录长度内搜索、标记和导航,同时查找多达 8 个事件的所有出现位置。 |
内置分析工具 | 用 53 种自动测量、测量统计、直方图、高级波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件对设备进行分析。 |
并行总线触发和分析(MSO 系列) |
通过自动触发、 解码和搜索快速调试常见串行总线 - I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太网 和 FlexRay。 |
协议解码以及串行触发和分析选件 | 通过自动触发、解码和搜索快速调试常见串行总线 - I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay。 |
应用软件包 | 通过标配的抖动和眼图分析以及 25 种用于功率分析、串行一致性、RF 分析、内存等等可选软件包,将您的示波器变成专门应用的工具。 |
低电容无源电压探头 | 标配的四个 1 GHz 或 500 MHz 探头具有业内z佳的 <4pF 容性负载,确保准确测量。 |
